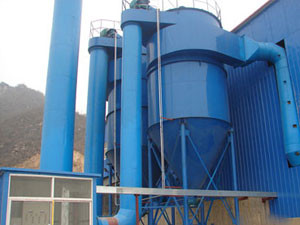

XLP旁路式旋風
除塵器是在一般旋風
除塵器上增設旁路分離室的一種除塵器。加設旁邊后與一般除塵器相比，壓力損失減小，除塵效率提高。它的特點是：具有螺旋形旁路分離室。該旋風除塵器進口位置低，使在除塵器頂部有充足的空間形成上旋渦并形成粉塵環，從旁路分離室引致椎體部分，從而提高了除塵效率。同時，把旁路分離室設計成螺旋形，使進入的含塵氣體切向進入椎體，防止再次塵化現象，也起到提高除塵效率的作用。XLP路旁式除塵器分為兩種形式：XLP/A型呈半螺旋形；XLP/B型呈全螺旋形。
工作原理：
旋風除塵器加設旁路后工作原理是含塵氣體從進口處切向進入，氣流在獲得旋轉運動的同時，氣流上、下分開型成雙旋渦運動，粉塵在雙旋渦分界處產生強烈的分離作用，較粗的粉塵顆粒隨下旋渦氣流分離至外壁，其中紅部分粉塵由旁路分離室中部洞口引出，余下的粉塵由向下氣流帶入灰斗。上旋渦氣流對細顆粒粉塵由聚集作用，從而提高除塵效率。這部分較細的粉塵顆粒由上旋渦氣流帶向上部，在頂蓋下形成強烈旋轉的上粉塵環，并與上旋渦氣流一起進入旁路分離室上部洞口，經回風口引入椎體內與內部氣流匯合，凈化后的氣體由排氣管排出，分離出來的粉塵進入料斗。這_是工作原理。
XLP旁路式旋風除塵器結構：
1.具有螺旋形旁路分離器：旁路式旋風除塵器是在一般旋風除塵器上增設螺旋形旁路分離器。其含塵氣體進口位置比較低，能在除塵器頂部有充足的空間形成上旋渦氣流，使顆粒較細的粉塵生成粉塵環，并由旁路分離器帶入錐體。較粗粉塵顆粒隨下旋渦氣流分離至外壁，其中部分粉塵由旁路分離室引出，余下的粉塵隨下氣流進入灰斗。因此，對于20μm以下粉塵的除塵效率能達80%～90%，特別對于5μm以上粉塵有很高的除塵效率。
2.具有特殊結構：XLP型旁路式旋風除塵器有雙錐體結構，上錐體圓錐筒較大，形成突縮，有利于生成粉塵環。下錐體更為細長，避免將分離出來的粉塵帶入中央?yún)^(qū)，被中心氣流排出。
（旁路式旋風除塵器結構圖）
XLP旁路式旋風除塵器特點：
（1）構造具有螺旋形旁路分離室。該XLP型旁路式旋風除塵器進口位置低，使在除塵器頂部有充足的空間形成上旋蝸并形成粉塵環，從旁路分離室引至錐體部分，從而提高了除塵效率。同時，把旁路分離室設計成螺旋形，使進入的含塵氣體切向進入錐體，防止再次塵化現象，也起到提高除塵效率的作用。
（2）XLP/A型旁路式旋風除塵器外形呈雙錐體。上錐體圓錐角較大，有利于生成粉塵環，降低徑向速度，減小設備阻力。避免將分離出的粉塵隨中心氣流排出去。
（3）XLP/B型旁路式旋風除塵器出型是單錐體形，且只有較小的圓錐角，錐體較長的單錐體形，從而能提高除塵效率，但相應的壓力損失也較大。
