（1）將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。
（2）從除油槽中取出袋籠放入清洗槽進行浸泡清洗，目的是除去袋籠上的除油劑。
（3）從清洗槽取出袋籠放入除銹槽進行除銹處理，目的是除塵器骨架上的金屬氧化層，增強吸附力。
（4）從除銹槽取出籠骨放入磷化槽進行磷化處理，目的是增強袋籠表面的粘合力。
（5） 將處理好的袋籠放入烤箱，溫度設為$2100℃，進行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。
（6）取出袋籠，將調制好的有機硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。
（7）將噴涂好的袋籠放入烤箱，溫度設為$2220℃，進行120分鐘的烘烤。之后保持$2200℃，進行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機硅噴涂工藝。

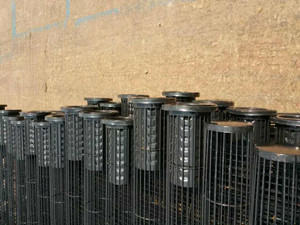

有機硅除塵骨架性能：
有機硅除塵骨架具有很好的_、_性。有機硅除塵骨架使用溫度可在280℃左右的工礦環境使用，瞬間使用溫度可達300℃。在一些特定環境可代替不銹鋼除塵骨架，降低企業的制造成本。
有機硅除塵骨架是電廠脫硫除塵專用骨架，產品采用足夠強度的碳鋼或不銹鋼絲，采用專用設備一次焊接成型，有機硅除塵骨架焊接后處理是經過表面鍍鋅防止生銹，機硅除塵骨架在高溫、高腐蝕環境中應用較廣泛。

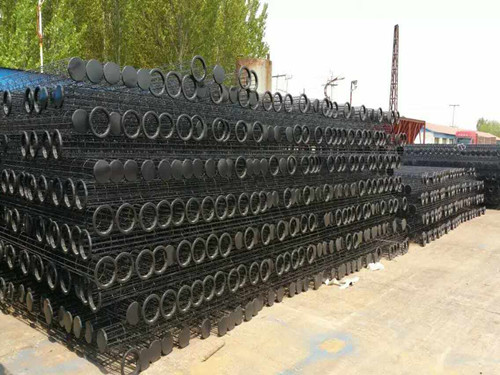

有機硅除塵骨架介紹：
有機硅除塵骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時間要高，在除塵器骨架表面噴涂的粉末為有機硅粉。有機硅粉在自然環境下的使用壽命可達幾十年，經有機硅處理的除塵骨架具有優良的耐熱性和耐低溫外，還具有優異的拒水性，可延長除塵骨架的使用壽命，帶來有機硅_的優異性能。
有機硅除塵骨架在除塵布袋上的作用：
有機硅除塵骨架在除塵布袋上起支撐作用，除塵骨架的質量嚴重影響著除塵濾袋的壽命，有機硅骨架_，光滑度高，能_的對除塵布袋起保護作用，防止外表銹蝕與濾袋黏結，同時換袋順暢，還減少了換袋進程中對除塵濾袋的損壞。有機硅除塵骨架適用于各種高溫，腐蝕等環境，如垃圾焚燒，然煤電廠等。
